Professional knowledge
| 免費(fèi)咨詢熱線 |
| 0563-4189418 |
橡膠制品材料綜述
作者：寧國市遠(yuǎn)盛橡膠零部件有限公司
一 橡膠材料的特征
1 什么是橡膠？
ASTM D1566定義，橡膠是一種材料，它在大的變形下能迅速而有力恢復(fù)其形變，能夠被改性。
二 橡膠的發(fā)展歷史
2．1 考古發(fā)現(xiàn)人類在11世紀(jì)就開始使用橡膠。
2．2 1493-1496，哥倫布第二次航行發(fā)現(xiàn)新大陸到美洲時，發(fā)現(xiàn)了天然橡膠（NR）。
2．3 1839年Goodyear發(fā)明了硫化。
2．4 1862年Honcock發(fā)明了雙輥煉膠機(jī)。
2．5 1888年Dunlop發(fā)明了充氣輪胎，為此真正啟動了橡膠工業(yè)的發(fā)展里程。
2．6 我國從1904年開始在海南島種植天然橡膠，并在上世紀(jì)50年代初將橡膠樹北移試種取得成功，發(fā)展到廣西、云南等地大面積種植。
在橡膠工業(yè)發(fā)展的同時，高分子化學(xué)家及物理學(xué)家經(jīng)過研究證明了天然橡膠是異戊二稀的聚合物，確定了鏈狀分子結(jié)構(gòu)，從而揭示了橡膠彈性的本質(zhì)。奠定了高分子科學(xué)發(fā)展的基礎(chǔ)，開拓了高分子材料合成的新方向。

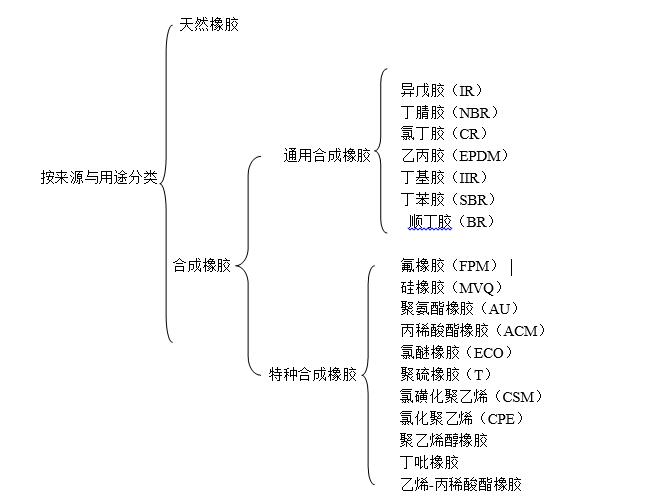

三 橡膠的分類
1 天然橡膠
分子組成：異戊二烯
特點(diǎn)：高強(qiáng)度、高回彈，電絕緣性好。尤其以其綜合加工性能最好。
缺點(diǎn)或不足：耐臭氧老化性能差，成分復(fù)雜，生膠不穩(wěn)定。
2 異戊橡膠
結(jié)構(gòu)：同天然橡膠
性能依與天然橡膠相近。
3 丁苯橡膠

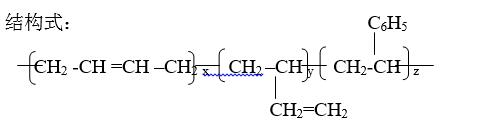

分子組成：苯乙烯與二烯
特點(diǎn)：彈性較好，具有較低的滾動阻力、較高的抗?jié)窕院洼^好的綜合性能，同時還是產(chǎn)量最大的合成橡膠。除要求耐熱、耐油、耐特種介質(zhì)等特殊要求外的一般場合均可使用。
不足：生膠強(qiáng)度較低，粘著性較差，故必須加入補(bǔ)強(qiáng)劑，增粘劑，改善其加工工藝性能。
4 聚丁二烯橡膠
分子組成：丁二烯
特點(diǎn)：具有良好的彈性，Tg=105℃，所以低溫性能在通用橡膠中也是最好的，耐磨耗及耐老化性能優(yōu)于天然橡膠和丁苯膠，同時其動態(tài)生熱較低，優(yōu)于天然橡膠，耐動態(tài)下裂口生成性好。
不足：生膠或未硫化膠在停放時會因自重發(fā)生流動，即冷流。擠出成型時其形狀對溫度敏感，同時在加工過程中的包輥性較差。
5 三元乙丙橡膠
分子組成：乙烯、丙烯和第三單體（亞乙基降冰片烯E、雙環(huán)戊二烯D、1，4-己二烯）
特點(diǎn)：1 優(yōu)秀的耐臭氧性能
2 較高的熱穩(wěn)定性
3 好的耐熱老化性
4 優(yōu)秀的耐天候性
5 優(yōu)秀的耐化學(xué)藥品性
6卓越的耐水、耐過熱水及耐水蒸氣性
7 優(yōu)異的電絕緣性能
8 良好的耐極性油，如極性磷酸酯類液壓油
9 填充量大
不足：不耐非極性油類和溶劑，膠料自粘性差，硫化速度慢，產(chǎn)品易噴霜，產(chǎn)品有異味。
6 丁基橡膠

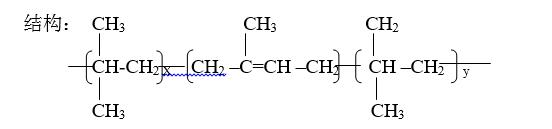

分子組成：異丁烯、異戊二烯
特點(diǎn)：1 與乙丙膠有相似的性能，但稍差一點(diǎn)
2 低的彈性（最低）和優(yōu)異的阻尼性
3 優(yōu)異的氣密性（如按整個聚合物系列其排中等）
不足：難于硫化，難于粘接，低配合劑溶解度——易噴霜，包輥性差，與一般不飽和的二烯類橡膠相容性差。
為提高丁基橡膠的硫化速度、與不飽和橡膠的相容性，改善自粘性和與其他材料的互粘性，對丁基橡膠進(jìn)行了氯化處理，即形成了氯化丁基橡膠。
7 丁腈橡膠

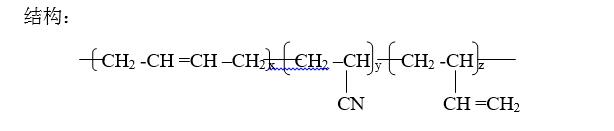

分子組成：丁二烯、丙烯腈（ACN）
特點(diǎn)：1 優(yōu)異的耐油性
2 丁腈膠是極性不飽和橡膠，隨CAN含量的增加，內(nèi)聚能迅速增加，極性增加，耐油性增加，Tg也隨之升高。
3 抗靜電性較好
不足：低溫柔性不好，ACN單元會使硫磺溶解度下降，同時其耐熱性中等，耐臭氧性也很一般，僅比天然橡膠、丁苯橡膠好一點(diǎn)。
為適應(yīng)石油工業(yè)、汽車工業(yè)對耐油橡膠的更高要求，人們對丁腈橡膠進(jìn)行了改性，由此出現(xiàn)了氫化丁腈橡膠（HNBR）、不完全氫化丁腈橡膠（HSNBR）、羧基丁腈橡膠（XNBR）、鍵合型丁腈橡膠（AONBR）及熱塑性丁腈橡膠。此外還有粉末丁腈橡膠、液體丁腈橡膠等。
8 氯丁橡膠
分子組成：氯丁二烯
特點(diǎn)：1 結(jié)晶能力高于天然橡膠
2 阻燃性，離火便自熄，氧指數(shù)為38-41，一般情況氧指數(shù)大于27的聚合物在空氣中具有自熄性
3 拉伸強(qiáng)度與天然橡膠相近
4 較好的耐疲勞性、彈性、耐油性及氣密性
不足：較差的耐溫性能、絕緣性，低溫下易結(jié)晶，混煉膠易焦燒，儲存穩(wěn)定性差
9 特種橡膠
9.1 氟橡膠

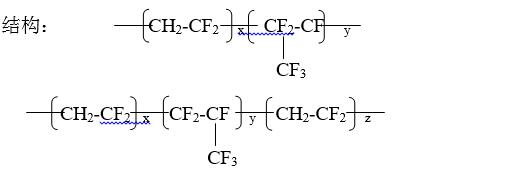

特點(diǎn)：氟橡膠屬于碳鏈飽和極性橡膠，耐高溫、耐油性能以及耐化學(xué)藥品和腐蝕性介質(zhì)在橡膠材料中是最高的，可在250度下長期工作，320度下可短期工作，可耐王水腐蝕，具有阻燃性，還有耐高真空性可達(dá)1.33*10-7-1.33*10-8Pa的真空度。
不足：彈性較差，耐低溫性及耐水等極性物質(zhì)性能不夠好。
氟橡膠的加工過程中需要二段硫化，以驅(qū)趕低分子物質(zhì)，進(jìn)一步完善交聯(lián)、
上一個：電流變液力懸置的研究概況
下一個：護(hù)線套的用途有哪些？
